激光錫球焊柜式機

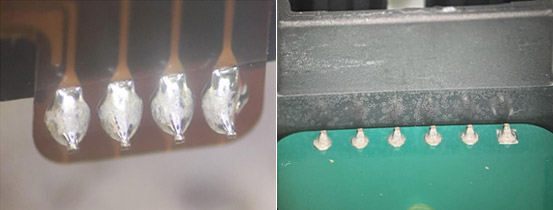

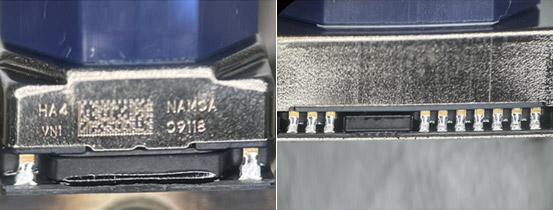

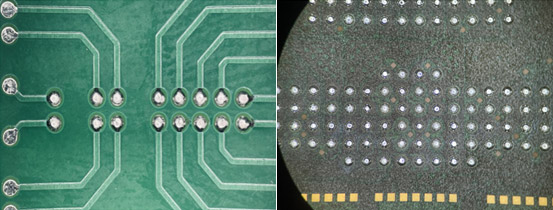

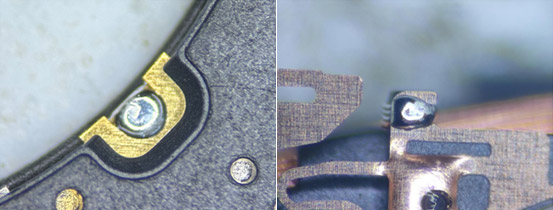

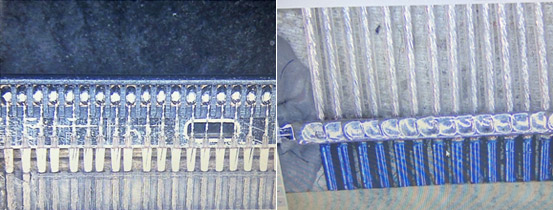

本產品應用于微電子/3C電子行業：如高清攝像模組、手機數碼相機軟板連接點焊接、精密聲控器件、數據線焊點組裝焊接、傳感器、VCM模組、觸點支架，磁頭等精密微小元器件焊接。軍工電子制造行業：航空航天高精密電子產品焊接。其他行業：晶圓、光電子產品、MEMS、傳感器生產、BGA、HDD(HGA,HSA) 等高精密部件、高精密電子的焊接。

資料下載

0769-23127991

產品特性

1、采用噴射錫球，激光加熱焊錫技術；
2、具有非接觸、熱量小、無助焊劑、無污染、免清洗等優點；
3、焊接速度快、錫球精準熔焊；
4、適合小尺寸精密焊盤、異形焊盤焊接；
5、CCD+激光測距定位系統，保障焊接精度和良品率。
6、視覺智能編程技術，軟件操作簡單、易學。
7、激光錫球焊接柜式機可根據客戶要求定制

柜式機參數

設備型號			SQ-Ai800
軸系	軸數		3
	驅動結構XYZ軸		X、Y：直線電機，Z：伺服電機+精密絲桿帶剎車
	有效行程范圍XYZ		X:350mm;Y:500mm;Z:100mm
	重復定位精度XYZ		±0.01mm
	Z軸最大負載		Z軸：5 kg 軌道：3kg
控制系統	控制方式		專用工控機
	人機界面		7英寸工業顯示器
	CCD	視野范圍	12mmx13mm
		CCD像素	定位相機：500W；底部相機：500W
外圍輸入	電源	電壓	220v
		功率	1.5kw
	氮?dú)?/td>		≥0.2mpa

設備參數

系列			300VSB	單位
軸系	軸數		3	/
	驅動結構XYZ軸		精密品牌絲桿+混合伺服	/
	有效行程范圍XYz		235X300x80	mm
	最大速度XY軸/Z軸		500/250	mm/s
	最大加速度XY軸/Z軸		3000	mm/s^2
	重復定位精度XYz		土0.015	mm
	Z軸最大負載		2.5	kg
控制系統	控制方式		運動控制卡+工業平板	/
	人機界面		7英寸工業平板	/
	智能CCD 定位	視野范圍	7x5	mm^2
		CCD像素	752x480	/
外圍輸入	電源	電壓	220	v
		頻率	50-60	Hz
		功率	0.5	kw
	氣源		≥0.5	Mpa

產品構成

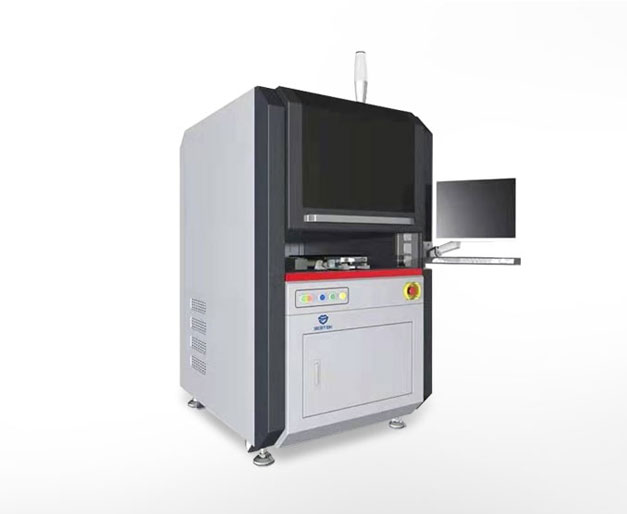

機臺外形

機臺內部模組

設備優勢

高性能

出球速度---每秒8顆球

優越的產出---每小時7200個點

高精度

良率– 99.5% 以上

焊接精度控制在±5μm以?xún)?nèi)

高靈活

錫球選擇 – 從100微米到1800微米

高焊接金屬– SnPb, SnAg, SnAgCu, AuSn

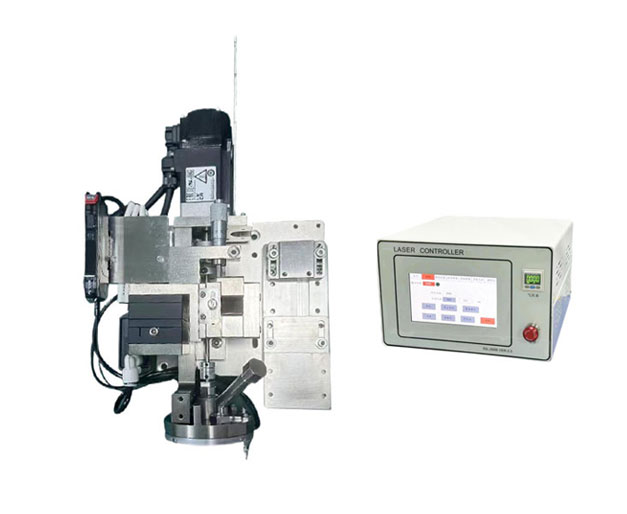

激光錫球焊接模組

采用光纖激光器，與工控系統高度集成于工作臺機柜，搭配植球機構實現 錫球與激光焊接同步，配雙龍門系統，實現高效自動焊接，大大提高生產 效率，能夠滿足精密級元器件比如攝像頭模組、VCM漆包線圈模組和觸點盆架等加錫焊接需求，具有一定范圍的特殊應用性。

項目實施規劃

控制方式	PLC控制+PC圖像處理
功率	3KW
電源	AC220V
特殊氣源	氮?dú)?/td>
Bond頭尺寸	350220105 mm
控制器尺寸	265398217 mm

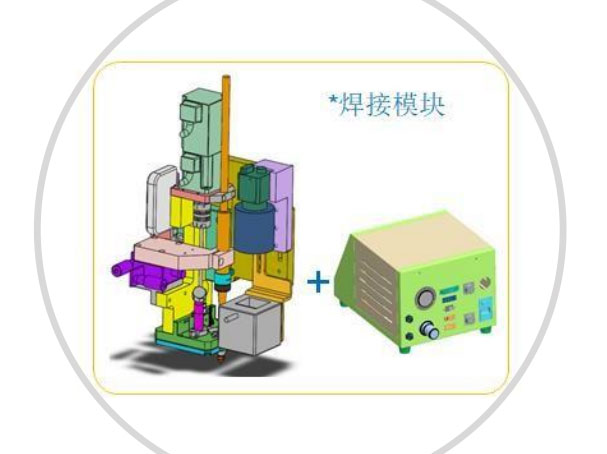

1本產品為焊接模組，可靈活安裝于標準平臺機或定制機臺上，實現 激光錫球噴錫工序；

2包括安裝機械單元和獨立電控箱，機械部分安裝于X-Y-Z平臺的Z軸機構上，電氣和主機臺 I/O通訊連接；

3控制方式簡單，只需簡單幾個IO點既可完成落球、出激光、噴球等一系列動作。

激光錫球焊接模組原理

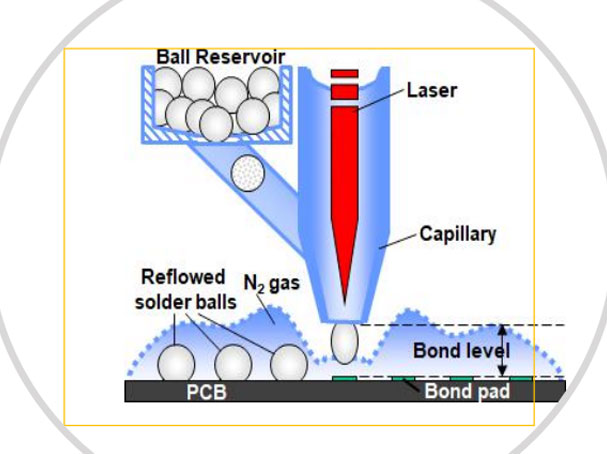

采用激光加熱錫球，并通過一定的壓力噴射到需要植球鍵合位置，是一種新型植球技術。具有非接觸、無釬劑、熱量小、釬料精確可控等優點。

原理：

利用機械運動的方式將錫球分成一顆一顆地運送到焊嘴，利用激光照射，將錫球熔化，在壓力的作用下噴射到焊件上。由于錫球的位置以及焊嘴內的參數都由檢測機構 實時監測，可以準確地控制激光發射器的開始噴射時間點，因此可以達到高精度高準 確率的焊接。
